ОАО «БелВитунифарм» в д. Должа Витебской обл. Дезинфекция стоков лаборатории завода по производству вакцин

Заказчик: ОАО «БелВитунифарм».

Цель установки системы: дезинфекция воды от лаборатории.

Исходные данные

На дезинфекцию поступают стоки от грязной зоны лаборатории, без фекалий, с температурой до 40°С.

Суточный расход стоков 300 л/сут.

Максимальный часовой расход стоков 200 л/ч.

Диаметр подводящего трубопровода 110 мм.

Диаметр отводящего трубопровода 50 мм.

Высота помещения 3,00 м.

Наше предложение включает:

• система генерирования озона из кислорода воздуха

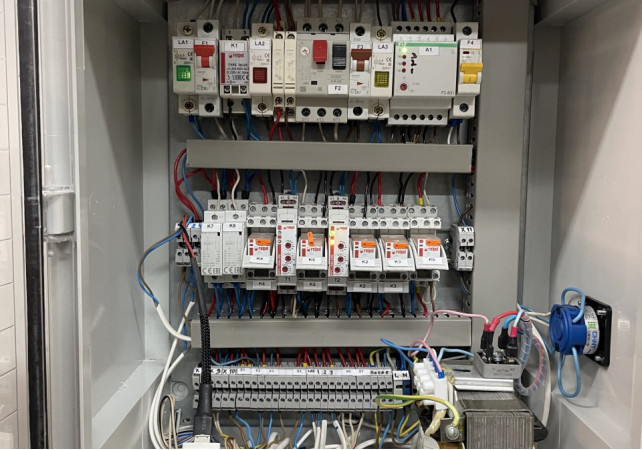

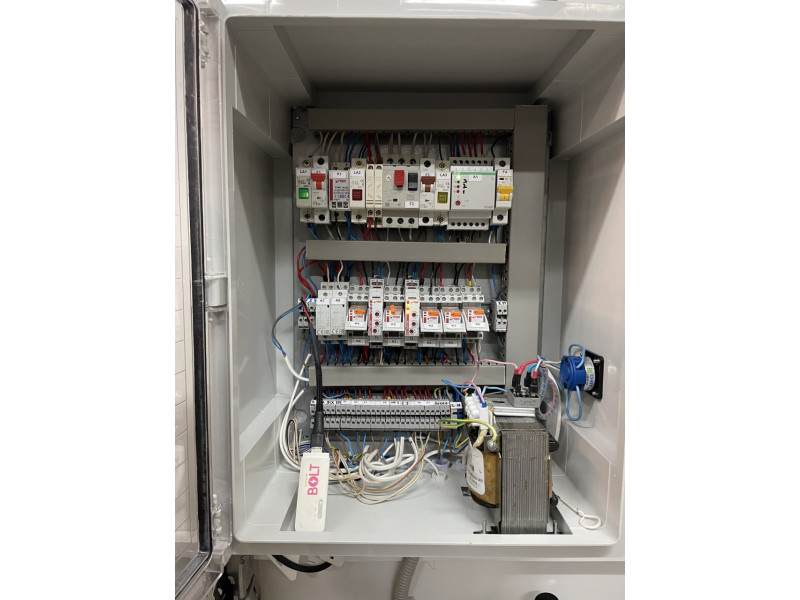

• автоматизация процесса озонирования и мониторинг работы системы

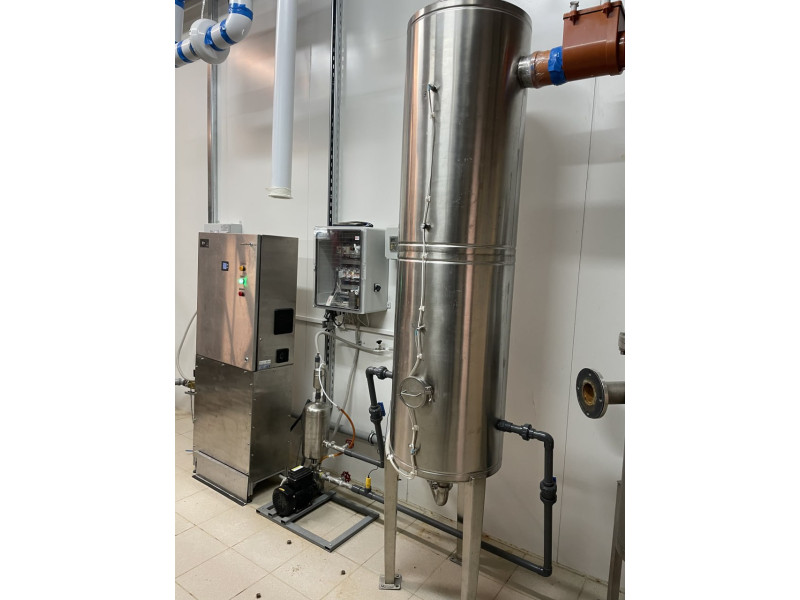

• бак дезинфекции объемом 390 л, диаметром 500 мм, высотой 2,3-2,5 метров

• насос-миксер для подачи и смешения озона в воду

• автоматика процесса дезинфекции для поддержания заданной концентрации озона

• шеф-монтаж и пусконаладочные работы

Описание системы дезинфекции воды озоном

Генератор озона должен быть установлен в чистом, сухом помещении. Для работы генератора озона необходимо подать в него чистый воздух, подключить к электропитанию, СИМ-карта для модема. Озон будет подаваться в специальный штуцер насоса-миксера. Насос забирает воду из бака дезинфекции и возвращает в бак воду с мельчайшими пузырьками озона. В баке озон растворяется в воде. Для контроля концентрации озона на всасывающем трубопроводе насоса монтируется ячейка с ОВП-датчиком. Для поддержания заданной концентрации озона в воде изменяется производительность по озону генератора. После выдержки заданного времени  контакта озона с водой насос останавливается и автоматика подает сигнал на открытие затвора для слива продезинфицированной воды.

Использование озона для дезинфекции воды

Озон является сильным окислителем и по своей окислительной способности уступает только фтору, далеко превосходя хлор и другие, обычно применяемые, окислители (азотная кислота, перекись водорода, кислород, хлорная известь, перманганат калия, бихромат калия, гипохлорит натрия, перекись натрия, надуксусная кислота и другие вещества).

Озон:

• является сильным окислителем и очень хорошим дезинфицирующим средством.

• производится исключительно на месте потребления из воздуха с применением электрического разряда.

• не оставляет вредных продуктов после окисления или саморазложения на кислород О2.

Принцип работы установки

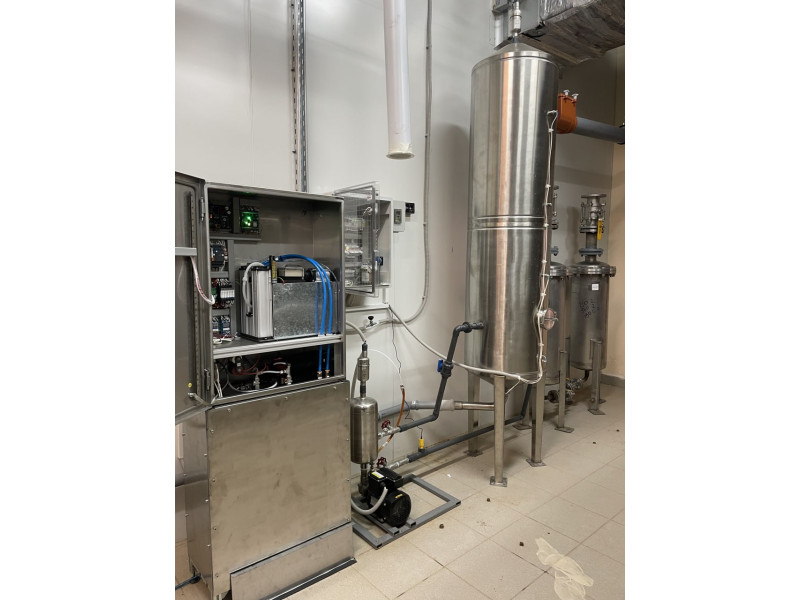

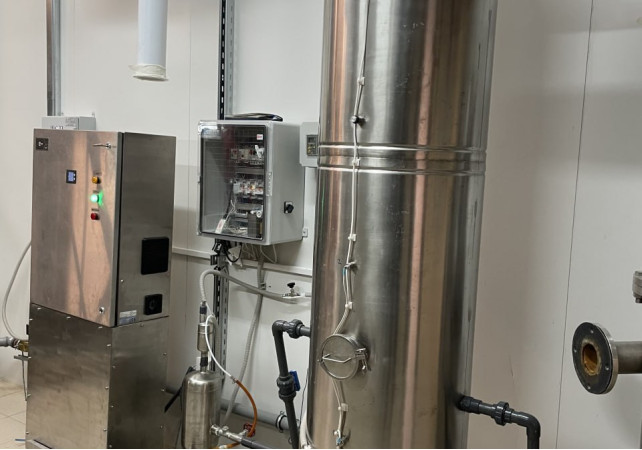

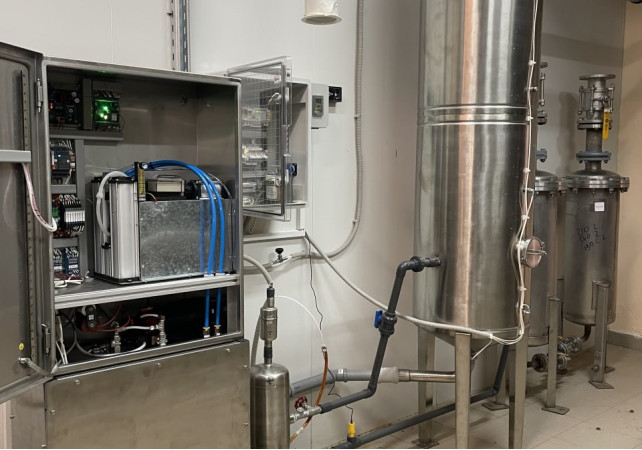

Озон, выработанный в генераторе озона, поступает по фторопластовой трубке в штуцер на всасывающем патрубке насоса-миксера. Насос создает циркуляцию воды в баке дезинфекции. Озон выходит из насоса в виде мельчайших пузырков (0,2 мм). Это способствует быстрому насыщению воды озоном и хорошему перемешиванию в баке. Насос и генератор озона включаются по среднему датчику уровня. Концентрация озона контролируется ОВП-датчиком. После выдерживания воды в баке с заданной концентрацией и заданным временем контакта подается сигнал на открытие затвора установленного на патрубке слива воды из бака. Уровень опорожнения контролируется по нижнему датчику. Верхний датчик уровня предназначен для сигнализации о наполнении бака.

Воздух и озоновоздушная смесь выходит из бака через дегазатор, смонтированный на верхнем патрубке бака. По трубке воздух выходит в вытяжной воздуховод, оборудованный вентилятором. Для дезинфекции воздуховода подается озон от генератора по фторопластовой трубке Ø6 мм. Для контроля концентрации озона в воздуховоде на воздуховод монтируется датчик концентрации озона OTrikSens HC. Для контроля концентрации озона в помещении монтируется датчик OTrikSens LC.

Вся система озонирования и дезинфекции воды потребляет не более 1,2 кВт*ч электроэнергии. Система озонирования полностью автоматическая. Оборудование необходимо проверять и обслуживать каждые 3-6 месяцев.

Данные о концентрации озона и режиме работы генератора озона посредством интернет-коммуникаций GSM передаются, контролируются и регистрируются на серверах ЗАО “Airplus1 Lithuanica”. В случае каких-либо неисправностей или сбоев в работе оборудования они автоматически фиксируются и решаются. Заказчик может контролировать работу оборудования посредствам электронных устройств, подключенных к сети Интернет. Гарантийный срок эксплуатации оборудования составляет 24 месяца с даты установки и наладки при наличии договора на сервисное обслуживание, за исключением некоторых компонентов, на которые производителями установлен иной срок гарантии. Послегарантийное обслуживание, наряду с мониторингом, осуществляется в соответствии с отдельным соглашением.

Коэффициент растворения озона 80~100%, что гораздо выше в сравнении с обычной системой. Этот коэффициент растворения изменяется в зависимости от температуры воды, концентрации газа, концентрации, рН и т. д.

Насос-миксер наиболее подходит для подачи газа в жидкость под давлением и позволяет газу растворяться в жидкости лучше по сравнению с любым другим типом насосов и систем.

Система насоса-миксера не использует компрессор, напорный растворный бак (сатуратор), инжектор и статический смеситель. Это делает такую систему небольшой по размеру и конкурентоспособной по цене.

Технические данные насоса-миксера
