КНС № 4 в Бресте. Установка системы очистки воздуха и нейтрализации запахов.

Заказчик: КНС № 4, г. Брест

Принцип работы системы

Система очитки воздуха EVO работает по принципу окисления озоном вредоносных сильно пахнущих загрязняющих воздух газов в местах их образования, в помещениях, технических полостях здания и в воздуховодах системы вентиляции.

Предлагаемая система ЭВО состоит из:

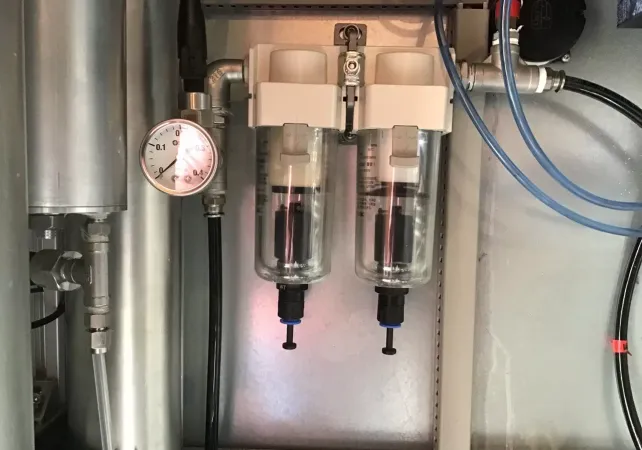

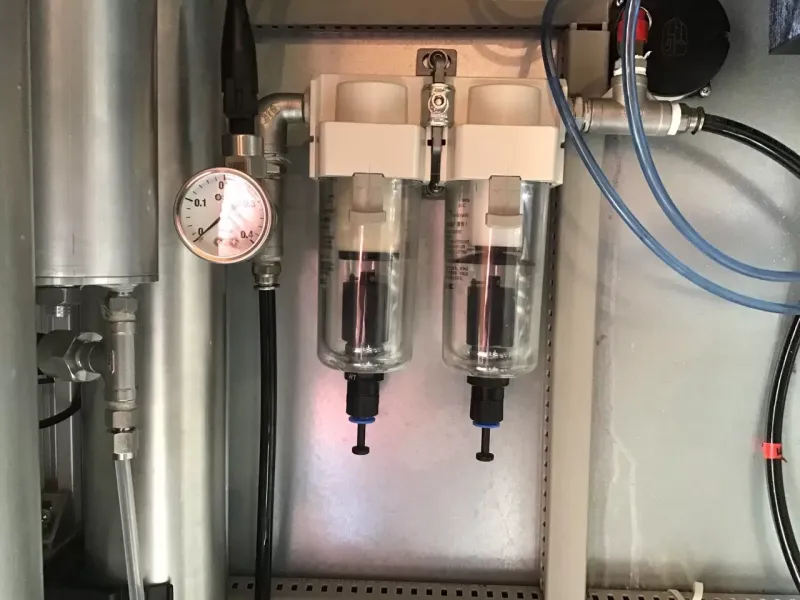

·        генератора озона OTriKS.30, в комплекте блоком управления, модулем подготовки кислорода, системы подачи воздуха для охлаждения и выработки озона;

·        коллектора-распределителя озона с электромагнитным клапаном;

·        измерительных преобразователей концентрации озона OTriSENS (AP103 SLC);

·        системы подачи озона из фторопластовых трубок и фитингов из нержавеющей стали;

·        Фильтра катализатора монтируемого в воздуховод вытяжной системы вентиляции.

Использование озона для удаления запахов.

Система сбора, удаления и очистки сточных вод выделяет в атмосферу загрязнители воздуха  - газы, которые, чаще всего, являются результатом жизнедеятельности анаэробных бактерий. Хотя концентрация таких соединений часто составляет 1-2 ppm (1-2 частей на миллион), их запах неприемлем из-за низкого порога чувствительности этих веществ, что вызывает сильные отрицательные эмоции у людей. Большинство этих соединений по своей природе являются восстановителями, и поэтому они относительно легко окисляются сильными окислителями, такими как озон.

По своей окислительной способности озон уступает только фтору, далеко превосходя хлор и другие обычно применяемые окислители (азотная кислота, перекись водорода, кислород, хлорная известь, перманганат калия, бихромат калия, гипохлорит натрия, перекись натрия и др.)

Принцип действия системы очистки воздуха и нейтрализации запахов с помощью озоногенераторов (ОГ).

Предлагаемая система ЭВО состоит из озоногенератора OTriKS.30 со встроенными блоками управления, подготовки кислорода, коллектора-распределителя озона с электромагнитными клапанами, измерительных преобразователей концентрации озона, блока включения и сигнализации VSBO11 и других компонентов.

Предлагаемая система озонирования работает следующим образом: генератор озона OTriKS.30, методом коронного разряда производят озон из кислорода, приготовленного из воздуха, поступающего по воздуховоду от приточной системы вентиляции здания или отдельной системы подачи наружного воздуха. Озон подается в коллектор распределитель озона и по фторопластовым трубкам Ø6/4 мм поступает в вытяжной вентиляционный воздуховод  и приточный воздуховод приёмного отделения КНС. Смесь озона и воздуха из приточного воздуховода попадает в резервуар приёма стоков под перекрытие. Озон не подается в рабочие помещения КНС.

Озон, являясь окислителем, окисляет газы-загрязнители, разлагает жиры, уничтожает бактерии, находящиеся на поверхности воды и стенах резервуара. Это приводит к устранению неприятных запахов и прекращению газовой коррозии железобетонных и металлических конструкций здания. Для хорошей стабильной очистки воздуха и нейтрализации запахов необходима постоянная работа вентиляции, запроектированной и смонтированной по действующим нормам.

В вытягиваемый из резервуара приёма стоков  воздух вводится озон. Озоно-воздушная смесь, двигаясь по воздуховодам вытяжных систем вентиляции, будет окислять газы-загрязнители. Для увеличения времени контакта озона на этой системе вентиляции будет смонтирован фильтр-катализатор. Фильтр-катализатор будет оборудован катализатором и предварительным ячеистым воздушным фильтром класса G3/G4.

Подача озона будет производиться по трубкам PTFE, через коллектор распределитель с электромагнитным клапаном. Работа клапана будет контролироваться автоматикой системы очистки воздуха и нейтрализации запахов по данным поступающим от измерительного преобразователя озона, установленного в помещении приёмного отделения КНС. Концентрация озона в рабочих помещении приемного отделения не будет превышать  ПДК установленной Гигиеническими нормами (0,1 мг / м3). Для отключения подачи озона в приточную вентиляцию при выполнении персоналом работ по обслуживанию оборудования на отметке -5,530 будет установлен Блок включения и сигнализацииVSBO11 .

Предлагаемая схема нейтрализации запахов и очистки воздуха.

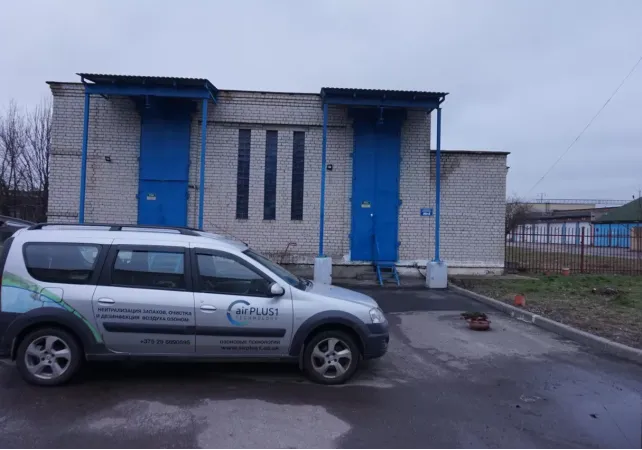

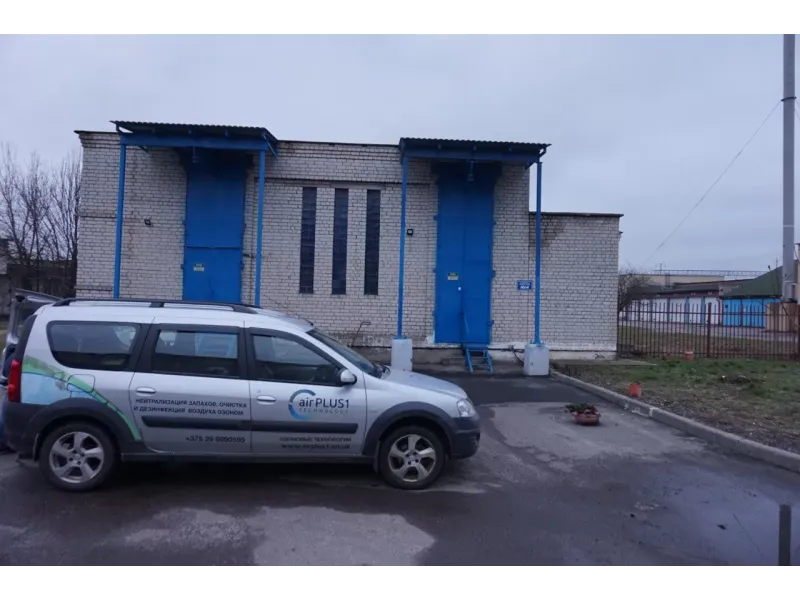

Здание КНС представляет собой цилиндрическую в плане подземную часть и прямоугольную в плане надземную часть. Здание разделено на две части: приёмное и машинное отделения. Плохо пахнущие газы образуются в приёмном отделении станции и в резервуаре приёма стоков, находящемся под перекрытие.

Здание оборудовано принудительными системами вентиляции. Согласно действующим строительным нормам, приточная система вентиляции приёмного отделения должны подавать 1/3 объёма воздуха под перекрытие резервуара приёма стоков и 2/3 объема в помещение над перекрытием. Воздуховоды вытяжной системы вентиляции должны вытягивать 2/3 расчётного объема воздуха из-под перекрытия резервуара и 1/3 объёма из помещения над перекрытием на отметке -5,530. При такой схеме подачи воздуха воздух с газами загрязнителями вытягивается в резервуар, а из него выбрасывается наружу здания на кровлю. Вытягиваемый воздух проходит через предлагаемую систему очистки и нейтрализации запахов и очищается при этом.

Исходя из вышесказанного предлагаем удлинить один воздуховод системы П1 Ø200ПВХ до перекрытия резервуара на отметке -5,530 и два воздуховода системы В2 Ø200ПВХ до перекрытия. При этом предлагаем отказаться от Решеток вентиляционных МВ200ПФ и тройников круглых Ø200 в количестве по 9 шт (6 шт в системе В2 и 3 шт. в системе П1). Эти решетки не нужны, так как воздух должен подаваться в резервуар и вытягиваться из резервуара. Схемы измененных систем вентиляции прилагаются.

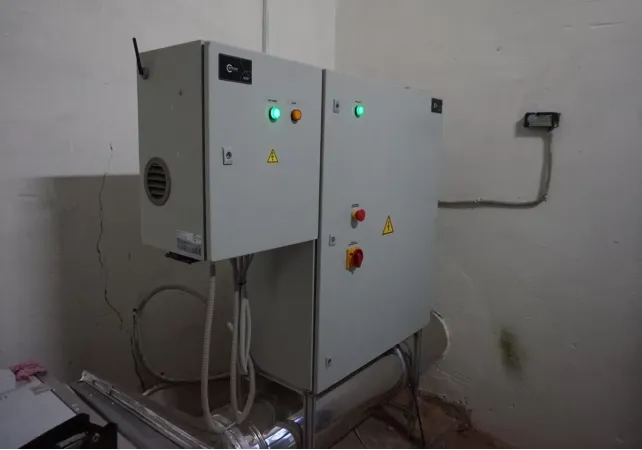

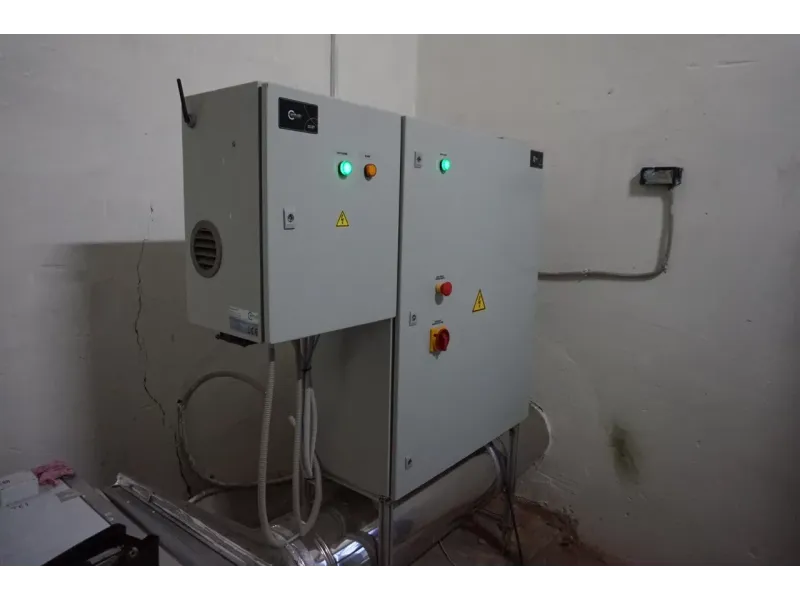

Предлагается смонтировать  озоногенерирующую установку OTriKS.30 производства AirPLUS1 в помещении приточной вентиляционной камеры КНС на отметке 0,000. Для охлаждения генератора и выработки озона необходимо подать к генератору чистый воздух из приточной вентиляции или снаружи здания L=300 м3/ч. Во втором случае необходимо смонтировать воздуховод принудительной подачи воздуха с входной решеткой, фильтром и вентилятором.  Воздух из генератора будет выходить в помещение приточной венткамеры. Избыток тепла от работающего генератора 700-900 Вт.

Озон из Озоногенератора будет подаваться в коллектор распределитель озона, оборудованный электромагнитным клапаном, изготовленным из нержавеющей стали. Работой коллектора распределителя с клапаном будет управлять блок управления генератора озона. Подача озона в вытяжную вентиляцию будет происходить постоянно. Подача озона в приточную вентиляцию будет регулироваться электромагнитным клапаном по измерителю озона OTriSENS, установленному в помещении приемного отделения. Мощность озоногенератора будет изменяться в интервале 5-100%. Возле генератора озона в помещении венткамеры будет установлен измерительный преобразователь OTriSENS.

От коллектора распределителя  будут проложены трубки PTFE 6/4 мм для подачи озона в воздуховоды систем вентиляции. Трубки будут прокладываться в защитных гофрах. В местах разветвления будут смонтированы тройники из нержавеющей стали.

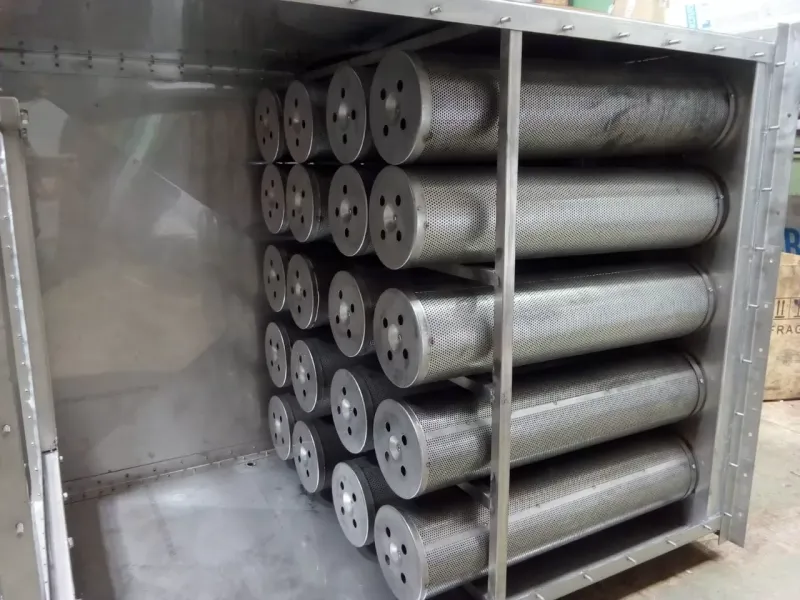

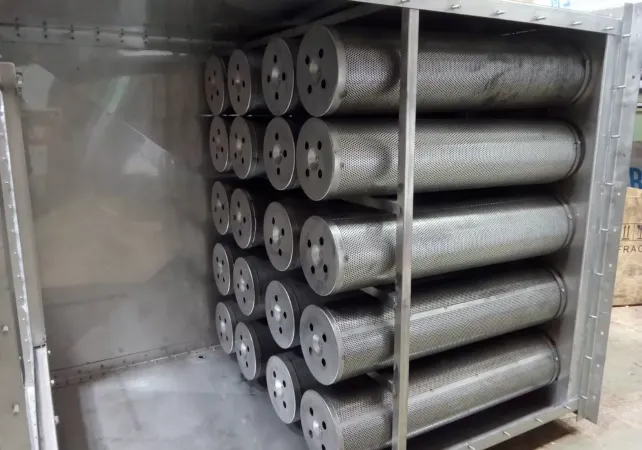

В помещении вытяжной венткамеры на отметке 2,800 вместо газоконвектора Ятаган предлагается смонтировать фильтр-катализатор FKAT 3,0k/NG3/C10-20. Фильтр-катализатор оборудован предварительным фильтром класса G3 и кассетами из нержавеющей стали, заполненными катализатором.

Очистка воздуха начинается в воздушном пространстве приёмного резервуара, продолжается в вытяжных воздуховодах и в фильтре катализаторе. Катализатор заполнен импрегрированной активированной угольной загрузкой, которая ускоряет процесс взаимодействия озона с газами загрязнителями и разлагает озон, не вступивший в реакцию, на кислород. Кроме того кассеты с загрузкой являются защитным буфером от запахов при временном отключении генерации озона. Загрузка хорошо восстанавливается (регенерируется) озоном, что увеличивает срок её службы.

Данные о режимах работы системы очистки воздуха: параметры генератора и концентрации озона посредством интернет-коммуникаций GSM передаются, контролируются и регистрируются на серверах ЗАО «Airplus1 Lituanica». В случае каких-либо неисправностей или сбоев в работе оборудования они автоматически фиксируются и незамедлительно решаются. Этот контроль вместе с гарантийным обслуживанием предоставляется бесплатно в течение гарантийного срока в 24 месяца после даты установки и настройки.

Данные о работе оборудования и концентрациях озона в воздухе заказчик сможет самостоятельно отслеживать на любом устройстве, которое имеет связь с интернетом — на телефоне, планшете, компьютере. Система полностью автоматическая и не требует вмешательства пользователя.   Работа оборудования не требует расходных материалов и эксплуатационные затраты минимальны.

Послегарантийное обслуживание, наряду с мониторингом, осуществляется в соответствии с отдельным соглашением.

Шеф-монтажные и пусконаладочные работы при монтаже и запуске в эксплуатацию системы очистки воздуха и нейтрализации запахов проводятся специалистами по отдельному соглашению.

При использовании нейтрализации запахов и очистки воздуха методом озонирования с контролем концентрации озона Заказчик получает безопасный, удобный и экономичный способ устранения запахов внутри и снаружи сооружения. Воздух внутри и снаружи сооружения очищается от газов загрязнителей, условия труда сотрудников улучшаются, жалобы населения прекращаются, устраняются причины газовой коррозии бетонных и железобетонных конструкций сооружения и прилегающих коммуникации.

Основные технические данные системы:

1.  Электропитание озоногенератора 230В/50Гц, мощность 1450 Вт.

2.  Подача свежего наружного воздуха в озоногенератор L=300 м3/ч. Диаметр подключения воздуховода - 125 мм.

3.  Электропитание блоков питания измерительному преобразователю озона OTriSENS (AP103 SLC) 230В Р=1Вт. От блока питание или генератора озона к измерительным преобразователям подается питание 5В.

4.  Для работы системы необходима СИМ-карта для модема передачи информации. Трафик  250-500 Мбайт/месяц. Возможно подключение оборудования к Wi-fi Заказчика по выделенной изолированной сети с постоянным IP адресом.

5.  Предусмотрена синхронизация работы систем вентиляции приёмного отделения с системой нейтрализации запахов. Для этого необходима передача сигналов о работе вентиляторов приточного и вытяжного.

6.  Предусмотрено выключение выработки озона при затоплении приёмного отделения. Для этого необходима передача сигнала от верхнего уровня затопления приёмного системы управления насосами.

7.  Прокладка трубок PTFE Ø6 мм в защитной гофре от генератора озона в приточной венткамере к воздуховодам в приёмном отделении. Три точки врезки  в воздуховоды.

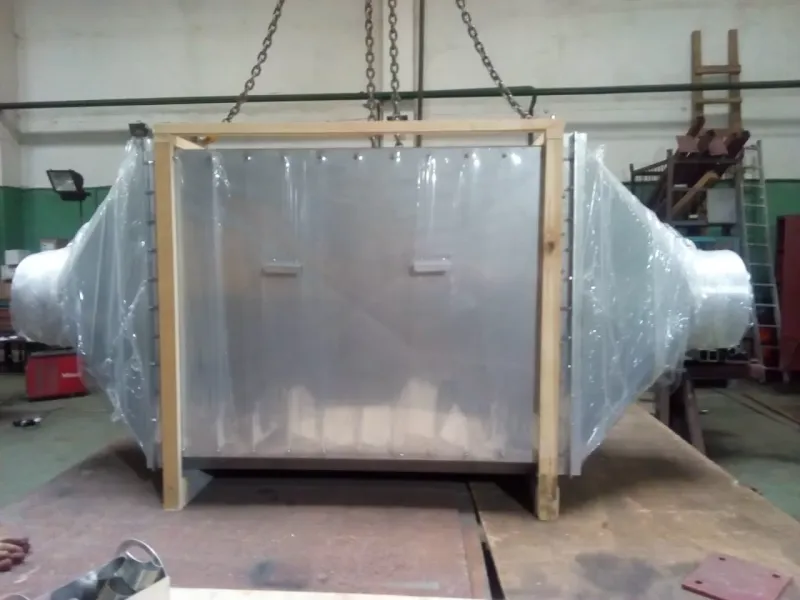

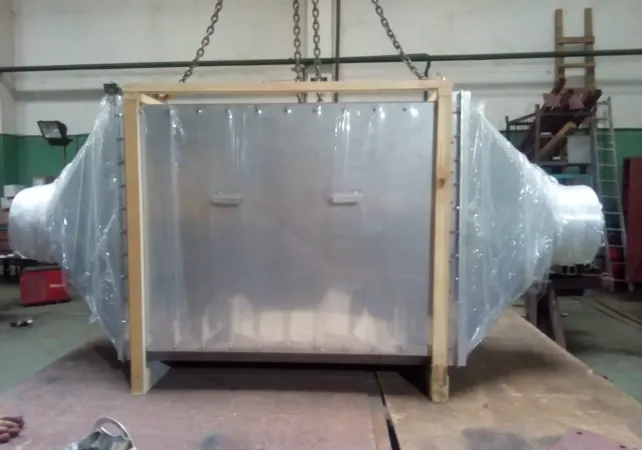

8.  Фильтр-катализатор FKAT-3,0k/NG3/C10-20 с габаритными размерами 2260х930х730 мм будет иметь вес 275 кг вместе с кассетами. Фильтр-катализатор оборудован люком для обслуживания. К фильтру-катализатору не требуется подводить электропитание.
